支援鑽銑切削, 提供與精加工相同的切削功能, 可依不同的切削方式分別設定曲面預留量/側面預留量/底面預留量. 如果是使用牛鼻刀, 則可設定刀鼻半徑值以內的負值預留量做為極向切削, 詳細資料請參考精加工.
SOLIDCAM 2000提供六種不同的切削方式來加工整個或部份模型.

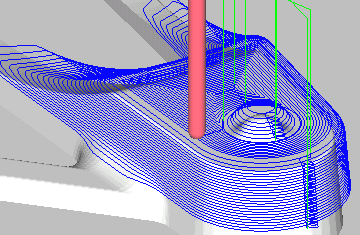

等高切削

曲面切削:
支援G02/G03圓弧切削, 可依指定的容許誤差將刀具路徑圓滑化.
可向上/向下, 順銑/逆銑/, 單一/往覆切削, 一般機台也可做等高切削.
高級多峰等高線加工法: 可先單獨切削不同高度的曲面, 再一起加工相同高度的平面, 還可分別控制曲面變化高度.
智慧型補間作業: 可自動偵知進刀深度之間未被切削的平面或邊線, 並自動以輪廓方式來切削此範圍.
精確的切削路徑確保加工品質, 角度較小的銳角也不會變成倒圓角, 充分發揮高速加工機的潛力, 是邁向 F F 高速加工的利器.
提供圓弧/垂直進退刀.
G4X補正號碼輸出.



底面切削:
提供環繞式或剖面式底面切削, 可設定沿面粗糙度及側面最大進刀量.
支援G02/G03圓弧切削, 可依指定的容許誤差將刀具路徑圓滑化.
可和曲面一起切削或只切削底面.

彷削切削

可將所選取加工範圍投影到模型上, 適用於平面和曲面的高速加工.
可設定側面進刀量, 向外/向內, 順時針/逆時針切削, 刀具路徑可為階梯或圓滑化.

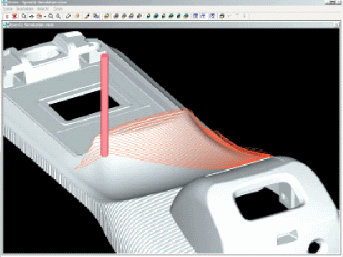

直線切削
支援G2/G3圓滑化切削, 可依指定的容許誤差將刀具路徑圓滑化.
可單向或往覆切削.
可向上拉刀或向下插刀.
切削方面突然更改時, 可依指定的半徑使路徑相連.
可依角度設定切削方向或直接在模型上設定方向.
可使用固定進刀量或依設定的沿面粗糙度切削.
交叉精加工可從垂直第一次精加工的方向再切削一次或只切削有殘料的範圍.

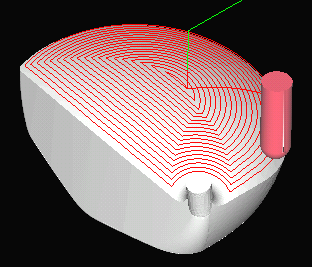

補正切削

沿著一個輪廓或在二個輪廓之間切削模型.
可單向/往覆, 平行/垂直切削, 及交叉精加工.
可設定切削範圍, 側面進刀量, 刀具方向與等距切削.
刀具路徑可為階梯或圓滑化.
支援G2/G3圓弧切削, 可依指定的容許誤差將刀具路徑圓滑化.

稜線切削

沿設定的輪廓依指定的角度或大於指定的角度清除上次切削的殘料, 亦可切削複雜的輪廓.

螺旋切削

提供放射形 / 圓弧 / 直線 / 圓弧圈形 / 直線圈形五種不同的螺旋路徑投影到模型上.
可設定內側和外則的螺旋半徑, 角度範圍和螺旋中心.
可單向/往覆, 順時針/逆時針切削, 刀具路徑可為階梯或圓滑化.
螺旋路徑-圓弧
螺旋路徑-圓弧圈形
螺旋路徑-放射形
螺旋路徑-直線


螺旋路徑-直線圈形
